🔷 Umspritzen von Einlegeteilen · Metall-Kunststoff-Verbund

Kunststoff-Spritzguss –
Metall trifft Kunststoff

Technische Kunststoffteile und einbaufertige Metall-Kunststoff-Verbundkomponenten aus einer Hand: MGE kombiniert hauseigene Stanzteile mit präzisem Kunststoff-Umspritzen – ohne Schnittstellenverlust.

Thermoplast-UmspritzenKernkompetenz
Insert-TeileEinleger aus Metall
Eigen-WerkzeugbauFormen im Haus
ISO 9001TÜV Thüringen zertifiziert

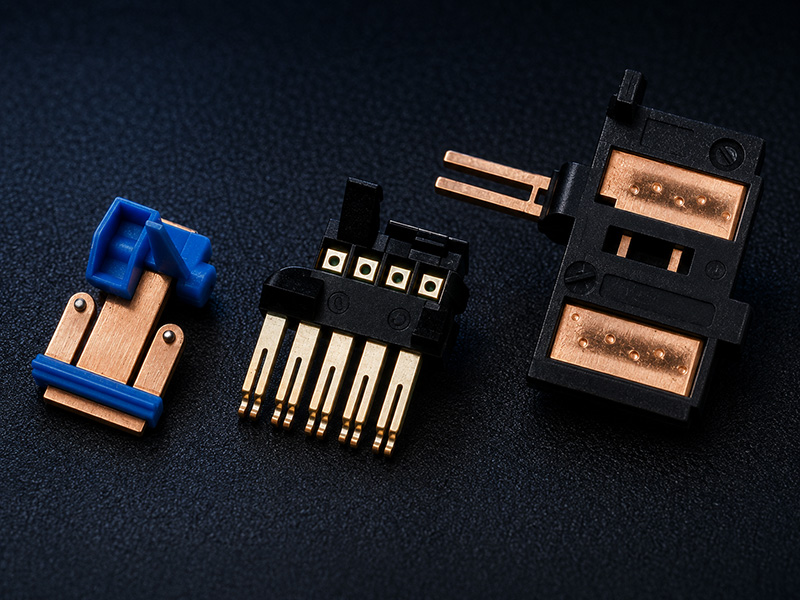

Auf einer dunklen, strukturierten Oberfläche sind drei elektronische Steckverbinder mit goldfarbenen Metallkontakten und schwarzen sowie blauen Kunststoff-Spritzgussteilen angeordnet. Die Steckverbinder unterscheiden sich in Form und Größe.

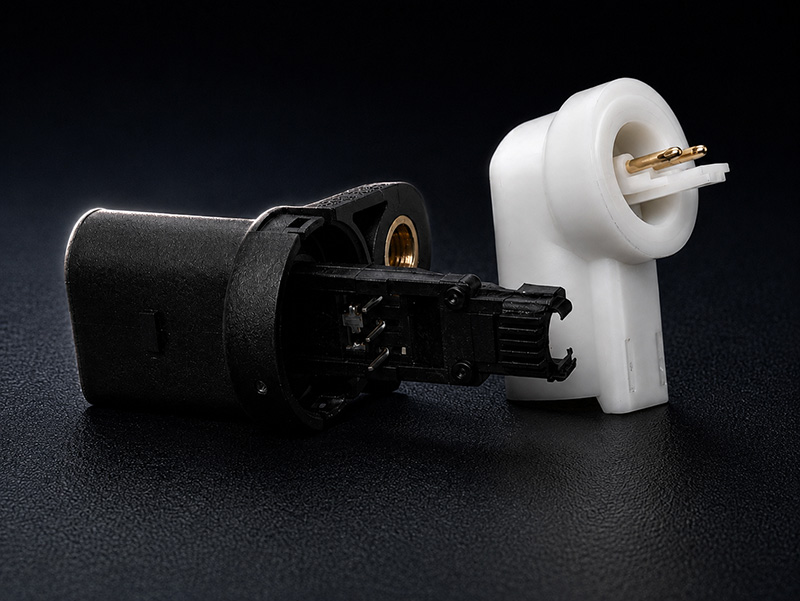

Zwei elektronische Bauteile – eines schwarz und eines weiß – mit Metallanschlüssen liegen auf einer dunklen, strukturierten Oberfläche. Das schwarze Bauteil liegt flach, während das weiße aufrecht steht; bei beiden sind die Anschlussenden zu sehen.

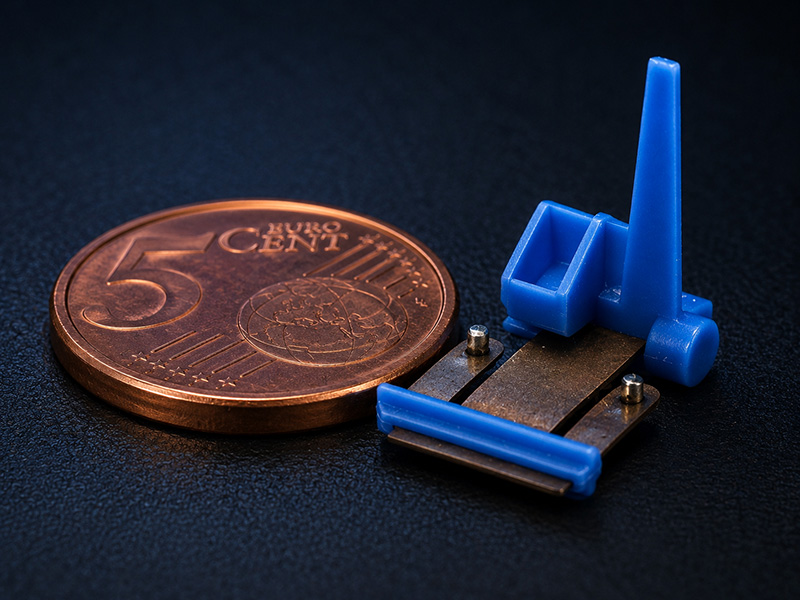

Ein winziges blaues Gabelstapler-Modell aus Kunststoff liegt neben einer 5-Eurocent-Münze auf einer dunklen Oberfläche, wodurch die geringe Größe des Spielzeugs im Vergleich zur Münze deutlich wird.

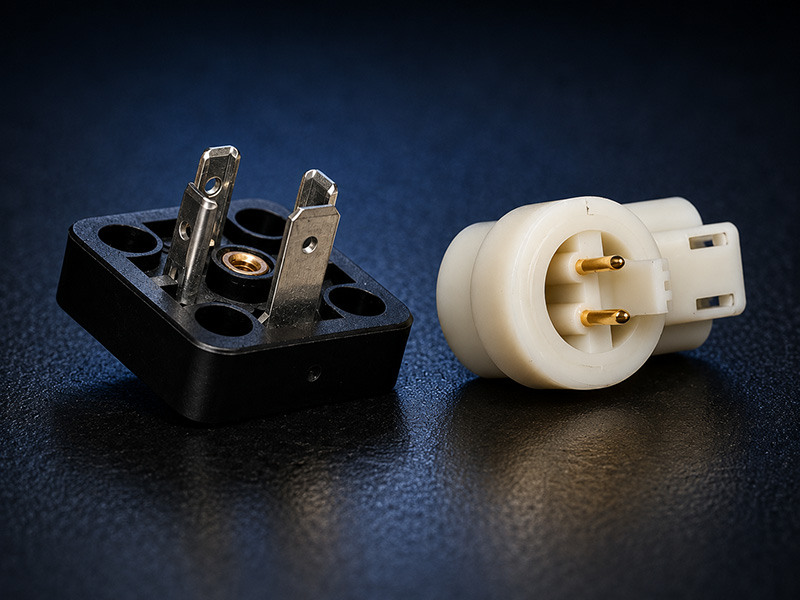

Zwei elektronische Steckverbinder auf einer dunklen Oberfläche: Der eine ist eine schwarze, rechteckige Buchse aus Kunststoff-Spritzguss mit Metallkontakten, der andere ein weißer, zylindrischer Stecker mit goldenen Stiften; beide sind nebeneinander angeordnet.

Der MGE-Vorteil

Drei Gewerke. Eine Lieferadresse.

Was Wettbewerber über drei separate Zulieferer lösen, liefert MGE aus einem Haus – ohne Transportwege, ohne Schnittstellenrisiken.

⚡
Schritt 1
Stanzteil
Kontaktstift, Buchse oder Leiterbahn – aus der hauseigenen Stanzerei
🔷
Schritt 2
Umspritzen
Metalleinleger wird präzise mit Thermoplast umspritzt – maßgenau, reproduzierbar
✅
Ergebnis
Einbaufertige Baugruppe
Geprüfte Verbundkomponente – direkt montierbar beim Kunden

Leistungsumfang

Was wir im Spritzguss fertigen

Technische Kunststoffteile für anspruchsvolle Anwendungen – vom reinen Kunststoffteil bis zur komplex umspritzten Verbundkomponente.

VerfahrenSpritzguss, Umspritzen von Einlegeteilen (Insert-Moulding)
MaterialienTechnische Thermoplaste: PA, POM, ABS, PP, PBT und weitere
EinlegerStanzteile, Drehteile, Kontaktstifte, Buchsen aus Metall
WerkzeugbauSpritzgusswerkzeuge werden im eigenen Werkzeugbau gefertigt
SchussgewichtPräzise Schussgewichte für hohe Reproduzierbarkeit in der Serie
LosgrößeKleinstserie bis Großserie
DokumentationErstmusterprüfberichte (EMPB), Materialzertifikate auf Anfrage

🔷 Der entscheidende Unterschied: Werkzeugbau im Haus

Spritzgussformen werden bei MGE intern konstruiert und gefertigt – nicht extern zugekauft. Schnellere Erstmuster, direkte Korrekturen, volle Kostentransparenz.

1 Haus
Stanzen, Spritzen und Montieren ohne externe Schnittstelle
100%
eigener Werkzeugbau – keine Fremdvergabe der Formen
ISO 9001
TÜV Thüringen zertifiziert bis 02.05.2027
0 Umwege
Einleger aus Stanzerei direkt in die Spritzgussanlage

Typische Bauteile

SteckverbinderKontaktträgerSpulenkörperGehäuseIsolierteileKabelführungenSensorgehäuseHalterungen

Werkstoffe

Technische Thermoplaste für jede Anforderung

Je nach thermischer, mechanischer und chemischer Belastung wählt MGE gemeinsam mit dem Kunden den optimalen Werkstoff.

PA (Polyamid)

Hohe Festigkeit und Zähigkeit, gute Wärmebeständigkeit. Standard in der Elektrotechnik – ideal für Steckverbinder und tragende Kunststoffteile.

Elektrotechnik · Maschinenbau

POM (Polyoxymethylen)

Hohe Steifigkeit, geringe Reibung, ausgezeichnete Maßhaltigkeit. Bevorzugt für Präzisionsteile mit engen Toleranzen.

Präzisionsteile · Gleitelemente

ABS & PP

ABS für gute Schlagzähigkeit bei Gehäuseteilen. PP für chemikalienbeständige, leichte Bauteile – wirtschaftlich in der Großserie.

Gehäuse · Großserie

PBT & Spezialtypen

PBT für hohe Wärmeformbeständigkeit und gute elektrische Eigenschaften. Auf Wunsch glasfaserverstärkt oder flammgeschützt.

Wärmebeständig · E-Technik

Prozess

Von der Konstruktion zur einbaufertigen Verbundkomponente

Eigener Werkzeugbau und interne Metallteile-Fertigung verkürzen Anlaufzeiten drastisch.

📐
01 · Anfrage
Zeichnung oder 3D-Modell einreichen
🖥️
02 · CAD-Werkzeug
Formenkonstruktion im eigenen Werkzeugbau
⚡
03 · Einleger
Metallteile aus hauseigener Stanzerei / Dreherei
🔷
04 · Spritzen
Umspritzen auf hauseigenem Maschinenpark
🔬
05 · Prüfung
Maß-, Sicht- und Funktionsprüfung
📦
06 · Lieferung
Einbaufertig, mit Prüfprotokoll

Zusatzleistungen

Was den Unterschied macht

Der Spritzguss bei MGE ist kein isolierter Prozess – er ist Teil eines vollintegrierten Systems.

Insert-Moulding (Umspritzen)

01

Metallische Einlegeteile werden direkt beim Spritzvorgang umspritzt. Das Ergebnis ist eine unlösbare, maßgenaue Verbindung ohne zusätzlichen Fügeprozess.

Eigener Werkzeugbau

02

Spritzgussformen entstehen im Haus. Korrekturen und Wartungen direkt vor Ort – keine Abhängigkeit von externen Formenbauern, keine langen Wartezeiten.

Einleger aus eigenem Haus

03

Metallische Einlegeteile aus der hauseigenen Stanzerei oder Dreherei werden direkt übergeben. Kein Transportweg, keine Schnittstellenprüfung.

Direkte Weiterverarbeitung

04

Fertige Verbundkomponenten fließen nahtlos in die hauseigene Montageabteilung – vollständige elektromechanische Baugruppe aus einem Haus.

Erstmuster & EMPB

05

Vollständige Erstmusterprüfberichte bei Serienanlauf – Maßprotokoll, Werkstoffnachweis und Funktionstest. Für Automobil- und Medizintechnik.

Rückverfolgbarkeit & Audit

06

Lückenlose Chargenrückverfolgung, Materialzertifikate auf Anfrage. MGE-Kunden bestehen regelmäßig Audits dank vollständiger QM-Dokumentation.

Integrierte Fertigung

Der Kern des MGE-Systems

Kunststoff-Spritzguss in Kombination mit Stanzerei und Montage macht MGE zum Vollsortimenter für elektromechanische Verbundkomponenten.

🔗
Nahtlos vernetzt mit allen FertigungsbereichenStanzteil als Einleger · Drehteil als Einleger · Verbundbauteil direkt in die Montage
Stanzerei →Dreherei →Werkzeugbau →Montage →

DIN EN ISO 9001:2015

Aussteller: TÜV Thüringen e.V.
Reg.-Nr.: 151006179
Gültigkeit: 03.05.2024 – 02.05.2027
Scope: Konstruktion und Herstellung von Stanz-, Dreh-, und Kunststoffteilen, Werkzeugen, Spulen und Montage von elektromechanischen Baugruppen

Null-Fehler an der Schnittstelle

Inprozess: Sicht- und Maßkontrolle an der Maschine
EMPB: Erstmusterprüfberichte bei Serienanlauf
Rückverfolgung: Kunststoff- und Metallcharge
Reklamation: 8D-Report im Ernstfall

Anfrage

Spritzguss & Umspritzen anfragen

Schicken Sie uns Ihr 3D-Modell oder Ihre Zeichnung – wir klären Werkstoff, Werkzeugkonzept und Wirtschaftlichkeit und melden uns innerhalb von 24 Stunden.
